1：用河川流動描述化學轉化膜的形成機理

化學轉化處理是一種在鋁型材表面發生化學反應而形成轉化膜的過程，因此必須綜合掌握并理解鋁型材及其表面、轉化處理溶液的狀態、處理方法等信息；下面以河川流動動態（圖1）詳細解釋化學轉化膜的形成機理（圖2）；

2：河川（化學轉化處理溶液）流動

①河岸（金屬及其表面）是由各種物質和材料構成的，這里是以鋁型材的化學轉化處理為模型，河川就相當于化學轉化處理溶液；

②河川中部的流動（擴散層）比河邊水流速度快，如圖2所示；

③靠近河岸的水流（析出層）并非停滯，而是在緩緩流動，如圖2所示，水邊（析出層）的厚度會隨著溶液的攪拌與流速、浸漬、噴霧、流動狀態、溫度、濃度和黏度等變化，適當的范圍內才會有析出層，其驗證是必不可少的；

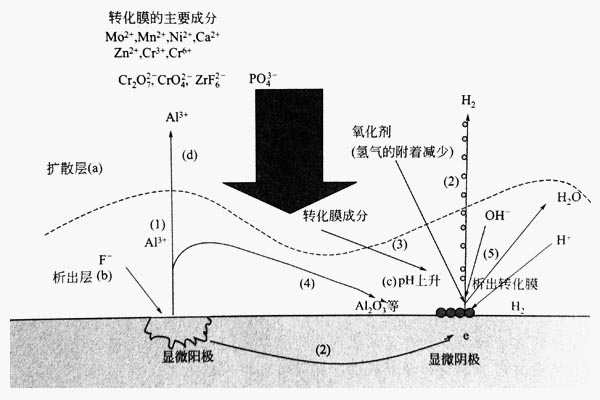

（鋁型材化學轉化膜析出模型）

④在河川中流動的水溶解了在河岸（鋁型材表面）形成保護性化學轉化膜所必需的物質（化學轉化處理溶液）；大部分顯示為酸性，少部分偏堿性，轉化膜成分不會溶解，析出不穩定的溶液；析出物質在河岸堆積（形成轉化膜），如圖2（c）所示，一部分向河川的中部流動,如圖 2（d）所示;

3：河川的遠景

①河岸（鋁型材表面）一接觸酸性的河水，就會出現容易腐蝕的部分（陽極）和穩定部分（陰極）出現顯微電極；

②陽極部位溶解，金屬Al變成Al^3+，金屬離子并不停留在水邊（鋁型材界面）附近，而是向河川（轉化處理溶液）的中部移動，如圖2（1）、（d）所示；

③產生的電子e通過鋁型材內部，向旁邊的陰極移動，如圖2（2）所示；在陰極，酸性的氫離子（H^+）被還原成氫而消耗，如圖2（2）所示，周圍的H^+濃度降低，pH上升，如圖2（c）所示；

④在酸性pH區域，發生溶解的物質在圖2（c）外凝膠化（不溶解）析出，如圖2（3）所示；除了轉化處理溶液的成分外，也包含溶解的金屬離子，如圖2（4）所示；

4：岸邊的建立

①在陰極部位產生的氫氣，容易吸附在鋁型材表面，形成氫的氣泡層阻礙其后續的反應；因此為了避免這種情況發生，用噴淋處理沖擊鋁型材表面，去除氫氣泡；在浸漬處理中，僅僅通過溶液攪拌很難去除氫氣泡時，希望通過氧化劑把活性氫轉變成水，如圖2（5）所示，進而去除氫氣；

②從鋁型材溶解的金屬，析出層很厚（浸漬處理等）時，其中的一部分再次在陰極附近析出；通過噴淋處理，溶解的金屬離子不能停留在鋁型材界面，因此在轉化膜中幾乎不含金屬成分；

③陰極和陽極不斷溶解金屬離子并形成析出層，隨后氫的生成減少，鋁型材被表面膜完全覆蓋；

④從陽極溶解向河流中部運動的金屬，如圖2（d）所示，大部分形成不溶性物質，在河底沉淀，即化學轉化處理的污泥；污泥的產生量受多種條件制約；

⑤化學轉化處理溶液根據加工狀況、轉化膜成分發生很大變化，而且由于鋁型材溶出物質的蓄積，形成的開始成分也發生較大變化；轉化處理溶液組成的變化大大影響析出轉化膜的性質；一般，因轉化處理而變質的轉化處理溶液制備的轉化膜致密度變差，并出現性能下降的趨勢；要想維持轉化處理溶液的活性，準確管理是不可缺少的；

化學轉化處理工藝，就是對于鋁型材表面水質的控制；就像自然流動河川的時時刻刻變化一樣，各種工藝的處理液也發生變化；轉化處理的事故是由異常的環境變化引起的，有時也會發生在意料之外；和自然界的河川相同，轉化處理也不能夠完全控制；靠近現場，暫時佇立在“河川的岸邊”，從綜合的觀點出發，圍繞鋁型材轉化處理現場的諸多問題進行思考，從而獲得解決問題的方法，這關系到諸多問題的減少和解決；
