連接件模型
Connector Model

連接件模型 / Connector Model

40/50系列鋁型材角槽連接件3d模型下載

產品描述 / Name

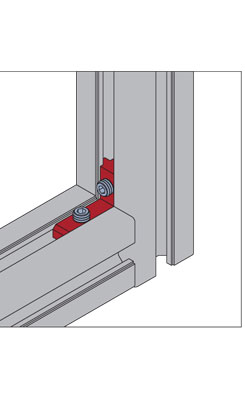

角槽連接件屬于高強度便捷式連接配件，適用于鋁型材框架90度直角連接，本內容詳細描述了90度角槽連接件怎使用以及安裝示意圖，設計師可以下載solidworks三維模型進行框架的設計搭建；

022-87920099

可以根據需求進行設計加工，提供上門安裝服務；可以根據特殊需求進行鋁型材開模定制。

* 免費提供工業鋁型材選型手冊 →點擊咨詢

內容來源：http://m.run0511.com 作者：武將發布日期：2019年10月15日 09時27分 閱讀次數：4564 次

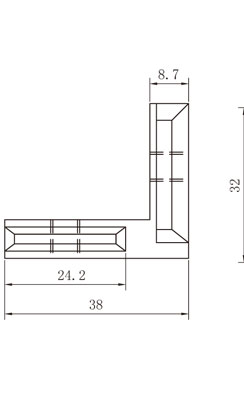

40/50系列鋁型材角槽連接件三維模型技術參數描述

40系列角槽連接件可以同時適用于40系列和50系列鋁型材標準槽型，主要用于兩支鋁型材90度直角連接，可以將角槽連接件分別置入兩支鋁型材凹槽之內然后利用頂絲鎖緊即可實現快速連接；

角槽連接件屬于別解釋快速連接配件，主要適用于鋁型材框架快速連接組裝，但連接強度相對于打孔攻絲或階梯孔連接方式較弱，設計師可以根據使用需求以及框架的物理強度需求進行連接方式選擇；

槽型規格	螺紋	材質	訂貨編號
槽8	M6	鋁合金/碳鋼	CE-IB3238-M6-8-40

3D模型下載 CAD模型下載

* 鋁型材模型為CAD格式，可利用三維軟件導出3D模型，鋁型材配件系列可直接下載三維模型；
